Der Stromkreis, an den der go-eCharger angeschlossen werden soll, muss mit einem Leistungsschutzschalter (Charakteristik B oder C) folgender Spezifikation versehen sein:
- Anschluss 16 A bzw. 32 A dreiphasig = 3- oder 4-poliger Leistungsschutzschalter für 16 A bzw. 32 A
- Anschluss 16 A bzw. 32 A einphasig = 2-poliger Leistungsschutzschalter für 16 bzw. 32 A
Der hier angebotene Leistungsschutzschalter ist für den einphasigen Anschluss des go-eCharger mit maximal 16 A geeignet.
Hauptmerkmale:

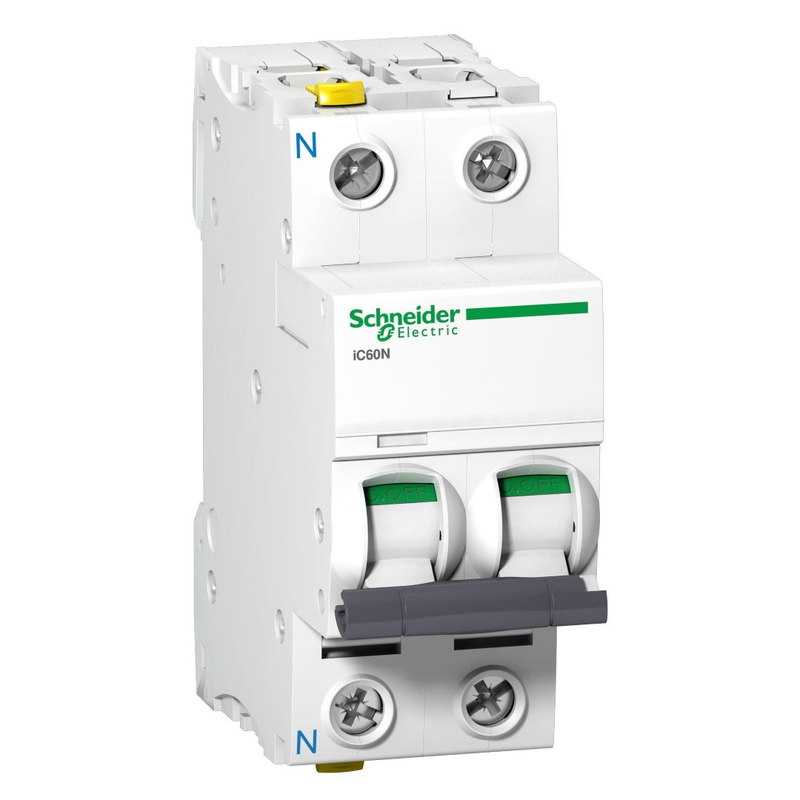

- Baureihe/Produktname: Acti 9 iC60N
- Produkt- oder Komponententyp: Miniatur-Leitungsschutzschalter
- Beschreibung der Pole: 1P + N
- Neutralposition: Links
- Nennstrom: 16 A
- Netzwerkanschluss: AC / DC
- Technologie der Auslöseeinheit: Thermomagnetisch
- Charakteristik: B
- Ausschaltvermögen:
- 10 kA Icu entspricht EN/IEC 60947-2 – 220…240 V AC 50/60 Hz
- 20 kA Icu gemäß EN/IEC 60947-2 – 100…133 V AC 50/60 Hz
- 6000 A Icn entspricht EN/IEC 60898-1 – 230 V AC 50/60 Hz
- 36 kA Icu conforming to EN/IEC 60947-2 – 12…60 V AC 50/60 Hz
- Anwendungskategorie: Kategorie A entspricht EN/IEC 60898-1
- Eignung für Isolation: Ja entspricht EN 60947-2 und EN/IEC 60898-1
Zusatzmerkmale:
- Geräteposition im System: Abgang
- Netzwerkfrequenz: 50/60 Hz
- magnetische Auslösegrenze: 4 x In +/- 20 %
- Bem.-Betr.-Ausschaltverm. Ics:
- 6000 A 100 % x Icu entspricht EN/IEC 60898-1 – 230 V AC 50/60 Hz
- 27 kA 75 % x Icu entspricht EN/IEC 60947-2 – 12…60 V AC 50/60 Hz
- 7.5 kA 75 % x Icu entspricht EN/IEC 60947-2 – 220…240 V AC 50/60 Hz
- 15 kA 75 % x Icu entspricht EN/IEC60947-2 – 100…133 V AC 50/60 Hz
- Begrenzungsklasse: 3 entspricht EN/IEC 60898-1
- Nennisolationsspannung Ui: 500 V AC 50/60 Hz entspricht EN/IEC 60947-2
- Bemessungsstoßspannungsfestigkeit [Uimp]: 6 kV entspricht EN/IEC 60947-2
- Plus-Kontaktanzeige: Vorhanden
- Betätigungsart: Kippschalter
- Lokale Signalisierung: Auslöseanzeige
- Montagehalterung: DIN-Schiene
- 9-mm-Raster: 4
- Abmessungen (Höhe x Breite x Tiefe): ca. 91 x 36 x 78,5 mm
- Farbe: Weiß
- mechanische Lebensdauer: 20.000 Zyklen
- elektrische Lebensdauer: 10.000 Zyklen
- Anschlüsse – Klemmen: Doppelklemme, oben oder unten fest Draht/Drähte 1…25 mm² max. oder Doppelklemme, oben oder unten flexibel Draht/Drähte 1…16 mm² max.
- Drahtabisolierungslänge: 14 mm (oben oder unten)
- Anzugsmoment: 2 Nm (oben oder unten)
- Erdschlussschutz: Separater Block
Montage:
- Schutzart (IP): IP20 entspricht EN/IEC 60529
- Verschmutzungsgrad: 3
- Überspannungskategorie: IV
- Relative Luftfeuchte: 95 % bei 55 °C
- Umgebungstemperatur bei Betrieb: -35…70 °C
- Umgebungstemperatur bei Lagerung: -40…85 °C
